трубошпунт штс: как выбрать конструкцию и подготовить погружение

В заказе на трубошпунт можно подробно расписать диаметр и толщину трубы, но упустить главное: как отдельные элементы соберутся в стену. На площадке это выясняется неприятным способом. Машина пришла, техника подана, первая труба выставлена, а соседний замок не проходит или монтажный стык оказался в неудобном месте. Дополнительная сварка и перестановка оборудования быстро съедают экономию на закупке.
ШТС, или шпунт трубчатый сварной, представляет собой трубчатый элемент с присоединенными замковыми профилями. Замки обеспечивают сопряжение соседних элементов ограждения. При этом несущая работа стены, ее закрепление и поведение при разработке грунта определяются проектом. Выбирать такую конструкцию только по цене погонного метра нельзя. Ниже рассматривается подготовка заказа и поставки, а не расчет ограждения. Подобрать диаметр, толщину, длину, глубину погружения и способ закрепления должен проектировщик с учетом изысканий и условий объекта. Пример производственного направления можно посмотреть здесь: https://zmkspb.ru/metallokonstruktcii-zdanii-i-sooruzhenii/shpuntovye-ograzhdeniya/shpunty-trubchatye-svarnye-shts-truboshpunt/. Каталог помогает сформулировать запрос изготовителю, но не заменяет рабочую документацию.

Сначала определите назначение стены
Ограждение строительного котлована и постоянное береговое сооружение предъявляют к поставке разные требования. Для временной конструкции могут быть существенны извлечение, повторное использование и доступ для демонтажа распорок. Для постоянной важны расчетный срок службы, воздействие среды и возможность обслуживания открытых участков. Эти условия нужно обозначить до переговоров о материале трубы.
Полезно сразу разделить две задачи: удержание грунта и ограничение поступления воды. Само наличие замка еще не означает, что стена станет водонепроницаемой. Требования к сопряжениям, их уплотнению, водопонижению и допустимым поступлениям воды задаются в проекте. Обещание поставщика «замки плотные, протечек не будет» не является достаточным основанием для выбора решения.
Имеет значение и соседство. Если рядом находятся действующие коммуникации, здания, железнодорожный путь или работающий цех, технология погружения становится частью общей задачи по защите окружающей застройки. Ограничения по вибрации, шуму и перемещениям нельзя узнавать после изготовления партии. Их передают монтажной организации вместе с исходными данными по грунту.
Как собрать исходные данные для запроса цены
Отправлять нескольким заводам только ведомость с общим тоннажем недостаточно. Один включит в предложение готовые замки и обработанные торцы, второй посчитает заготовки, третий не учтет нестандартные угловые элементы. На первый взгляд предложения будут сопоставимы, но комплект поставки окажется разным.
Для предметного расчета закупщику стоит собрать небольшой, но однозначный пакет:
план ограждения с привязками, углами, примыканиями и нумерацией участков;
разрезы с отметками верха и низа, расположением закреплений и монтажных стыков;
ведомость элементов с длиной, материалом и исполнением каждой отправочной марки;
чертеж замкового соединения и требования к взаимному расположению профилей;
сведения о покрытии, контрольных операциях и документах, которые должны сопровождать груз;
график потребности по участкам стены и ограничения по транспорту и разгрузке.
Если часть решений еще не принята, ее лучше перечислить отдельно. Например: «Тип монтажного стыка согласовывается с проектировщиком» или «Окончательные отправочные длины определяются после проверки маршрута». Тогда предварительный расчет не будет ошибочно воспринят как окончательная цена полностью согласованного комплекта.
Важна версия документации. В запросе указывают дату и номер ревизии каждого чертежа. Когда после уточнения геологии меняется длина участка, старую ведомость необходимо отозвать у всех участников. Переписка, в которой новая спецификация соседствует со старым планом без пояснений, создает реальный риск выпуска несовместимых марок.

Труба и замок: что требуется согласовать вместе

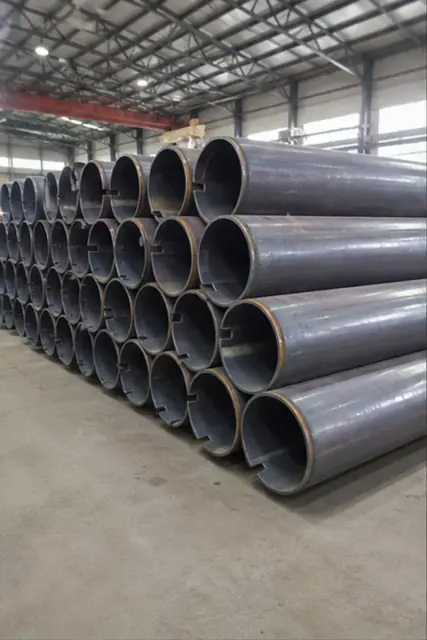

Проектная труба задается не одним наружным диаметром. Имеют значение толщина стенки, материал, исполнение, требования к сварным соединениям, длина и допустимые отклонения. Документы на исходный металл должны позволять связать фактически использованную заготовку с изготовленным элементом. Формулировка «сталь аналогичная» без согласования конкретной замены для этого не подходит.
Отдельно проверяют возможность приобретения требуемого исполнения. Если нужная труба отсутствует на складе, поставщик может предложить другую толщину, материал или составную длину. Такое предложение сначала рассматривает проектировщик. Увеличение толщины, например, меняет не только массу закупки, но и массу отдельного элемента, условия захвата, перевозки и монтажа.
У замкового профиля согласовывают форму, ориентацию, расположение относительно оси трубы и протяженность. Для прямого участка это может выглядеть очевидно, однако углы, замыкания контура и переходы к другим конструкциям требуют отдельных деталей. Попытка решить угловое сопряжение из обычных рядовых элементов уже на объекте способна остановить весь участок.
Не стоит также считать взаимозаменяемыми любые изделия с похожим названием замка. Совместимость подтверждают документацией и, когда это предусмотрено программой контроля, проверкой сопряжения. Поставка из разных партий или от разных изготовителей требует особенно внимательного согласования: похожий внешний вид еще не доказывает, что профили будут проходить по рабочей длине.

Почему отправочную длину выбирают до запуска производства
Длинный элемент сокращает количество монтажных соединений, но предъявляет более высокие требования к перевозке, разгрузке и работе подъемной техники. Короткие секции проще доставить, зато на объекте появляются сборка, сварка, контроль и восстановление защиты. Сравнивать эти варианты следует по суммарной организации работ, а не только по заводской цене.
Перед утверждением отправочных марок проверяют маршрут, возможность въезда на площадку, место разворота, положение крана и высотные ограничения. Даже если транспорт проходит по городской дороге, ему может не хватить места у ворот или на последнем повороте. Эти условия желательно подтвердить до заключения договора на поставку длинномера.

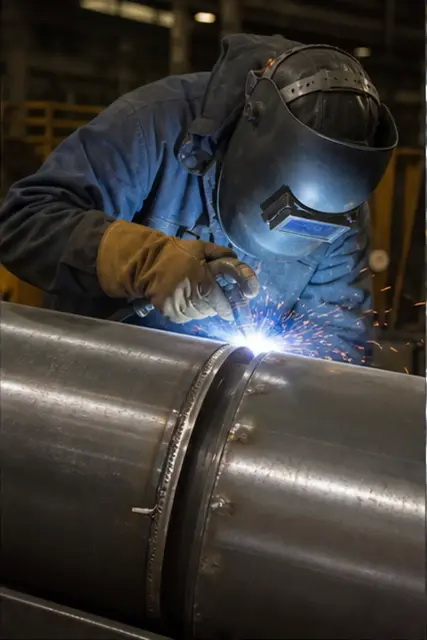

Если предусмотрено наращивание, чертеж должен определять монтажный стык. В нем согласовываются подготовка кромок, сборочное положение, требования к сварке и контролю, а также продолжение замковой линии. Устная договоренность «стыкуем по месту» оставляет без ответа, кто и на каком основании принимает готовое соединение.
Участок наращивания должен быть физически доступен для выполнения предусмотренных операций. Нельзя планировать полноценный контроль шва там, где к нему невозможно подойти с оборудованием. Это вопрос совместной увязки конструкции и технологии, поэтому к обсуждению привлекают изготовителя, монтажника и проектировщика, а не только отдел закупок.
Какие заводские проверки действительно полезны заказчику

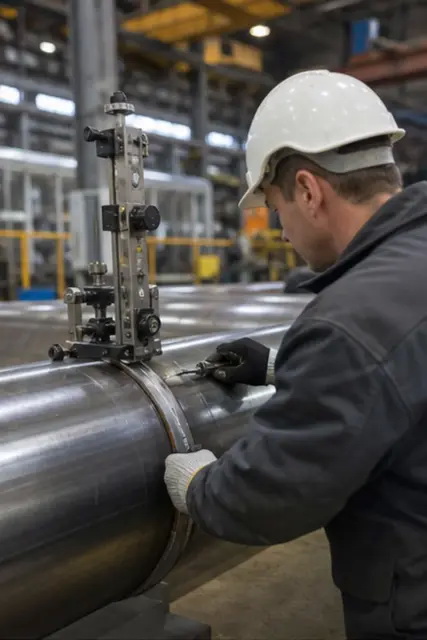

Для трубошпунта важно положение замка относительно трубы по всей длине, а не только аккуратный вид сварного шва. Поэтому план контроля должен охватывать исходную геометрию заготовки, сборочное положение профиля, результат сварки и готовность сопряжений. Конкретные допуски берут из применяемой документации, а не из универсального интернет-чек-листа.
До приварки профиля проверяют состояние трубы, торцы и участки будущих соединений. Это позволяет отделить исходное отклонение заготовки от деформации, появившейся при дальнейших операциях. После сварки контролируют согласованные геометрические параметры и соединения. Метод и объем контроля назначаются по проектным и технологическим требованиям.
На приемке полезны не десятки общих фотографий цеха, а короткий комплект доказательств по конкретным маркам: результаты измерений, сведения о контроле соединений, документы на материал и отметки об устранении замечаний. Если изделие имеет уникальную маркировку, эти сведения проще сопоставить с отгружаемой партией.
Проверка ответным элементом или шаблоном помогает оценить сопряжение замков. Однако заводская проверка не моделирует все условия погружения в грунт. Она подтверждает определенные параметры изготовленного изделия; поведение стены при монтаже зависит также от направляющих, основания, последовательности и выбранной техники.

Что дает пробная марка или пробный участок
Когда заказ крупный или конфигурация замка новая для участников проекта, разумно заранее обсудить изготовление первой марки с отдельной приемкой. Она позволяет проверить рабочие чертежи, приспособления, маркировку и упаковку до того, как одинаковая проблема повторится во всей партии. Условия такого этапа включают в график, а не добавляют после обещанной даты отгрузки.
Пробное погружение решает другую задачу. Оно помогает сопоставить выбранную технологию с фактическими условиями площадки. Необходимость, место, состав наблюдений и критерии оценки устанавливают ответственные специалисты. Результат не следует сводить к фразе «элемент вошел»: важно, какие параметры проверяли и какие ограничения выявили.
Например, изделие может уверенно проходить заводскую проверку сопряжения, но на объекте возникнет затруднение из-за перекоса направляющей или препятствия в грунте. Увеличивать воздействие оборудования без выяснения причины опасно. Нужен заранее установленный порядок остановки, осмотра и принятия технического решения.
После проверки первой марки замечания оформляют адресно: какая деталь меняется, в каком чертеже, с какой партии действует новая ревизия и кто подтверждает изменение. Без этого производство способно продолжить работу по прежним файлам, хотя на совещании все уже согласились с другим вариантом.
Как связать покрытие с реальными условиями эксплуатации
Требования к защите зависят от того, какие части конструкции находятся в грунте, воде, зоне переменного уровня или атмосфере. В спецификации нужно видеть не просто слово «окраска», а согласованную систему защиты с границами ее применения. Решение о материале и толщине покрытия не принимают по принципу «чтобы выглядело красиво».
Есть практический конфликт: удобное для цеха сплошное нанесение покрытия может не совпадать с условиями последующей сборки или сварки. Поэтому заранее определяют зоны монтажных соединений и порядок восстановления защиты. Рабочие поверхности замков обрабатывают только в соответствии с принятой технологией, учитывая требования к сопряжению.
Повреждения могут появиться при перевозке, складировании и погружении. Для доступных зон предусматривают согласованную ремонтную процедуру. При этом нельзя обещать, что любой дефект можно исправить после монтажа: к заглубленному участку доступ уже будет ограничен. Приемку защиты и фиксацию состояния поэтому планируют до выполнения соответствующих работ.

Как поставить элементы в той очередности, в которой их будут использовать
Ведомость отгрузки должна быть связана с планом стены. Для монтажников существенны не только количество труб и общий вес, но и наличие стартовых, угловых, переходных и замыкающих элементов. Если рядовые марки привезены первыми, а стартовая деталь находится в последней машине, на площадке образуется склад вместо готового фронта работ.

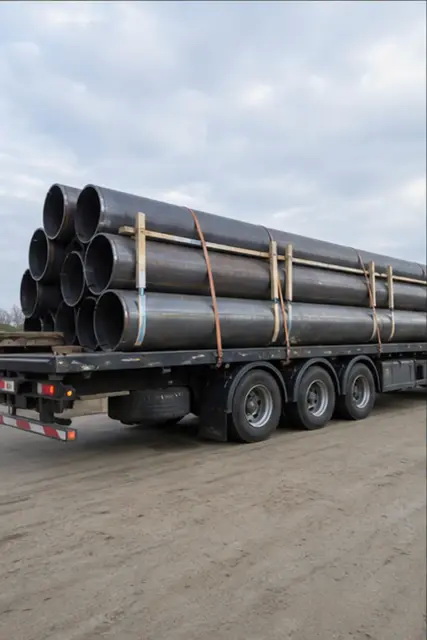

До загрузки согласовывают схему размещения груза, опирания и крепления. Выступающие профили не должны становиться случайными опорами для соседних изделий. Условия перевозки и строповки разрабатывают с учетом геометрии и массы конкретных марок. Универсального решения «две подкладки и несколько ремней» здесь быть не должно.
На объекте заранее выделяют место временного хранения. Нужно понимать, какие элементы будут доступны без перекладки всей пачки, где размещают разные исполнения и как сохраняют маркировку после осадков или загрязнения. Небольшой план складирования часто полезнее дополнительной машины, отправленной раньше готовности площадки.
При разгрузке фиксируют состояние торцов, замковых профилей и покрытия. Обнаруженный дефект привязывают к конкретной марке и месту повреждения. Такое описание дает заводу возможность предложить предметное решение. Сообщение «несколько труб кривые» без размеров, фото и идентификаторов приводит только к дополнительному кругу переписки.

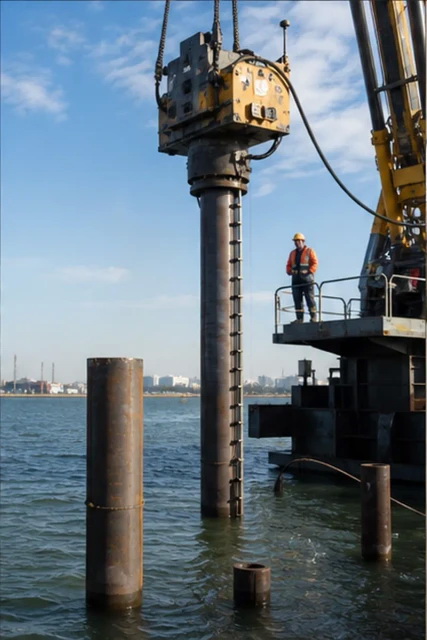

Что включить в подготовку погружения
Состав оборудования нельзя выбирать отдельно от характеристик изделия и грунтовых условий. Монтажная организация должна подтвердить применимость захвата, возможность работы с заданной длиной, доступную высоту и организацию рабочих площадок. Паспортная грузоподъемность сама по себе не отвечает на все эти вопросы.
В проекте производства работ увязывают разбивку, направляющие, последовательность установки, наращивание и контроль положения. Там же определяют, как действовать при затруднении погружения или отклонении от проектных параметров. Самовольная подрезка, переварка замков и замена элемента на более удобный не должны становиться обычной реакцией монтажной бригады.
Для заказчика важна готовность площадки к началу работ: подъезд, зона разгрузки, необходимые согласования, подтвержденные коммуникации и организация наблюдений, если они предусмотрены. Завод может своевременно поставить качественную партию, но отсутствие этих условий все равно приведет к простою. Дату доставки поэтому согласуют с фактической готовностью фронта, а не только с календарем оплаты.

Как сравнить коммерческие предложения без ловушки цены за тонну
Составьте одинаковый перечень операций для каждого участника запроса. В нем отдельно укажите исходную трубу, замковые профили, изготовление стыков, контроль, защиту, маркировку, упаковку и доставку. Для нестандартных сопряжений запросите отдельное подтверждение включения в стоимость. Незаполненная строка не должна автоматически считаться бесплатной услугой.
Сопоставляйте цену с условиями поставки и приемки. Если один завод предлагает готовые отправочные марки, а другой переносит часть сборки на площадку, нужно оценивать стоимость дополнительных работ, техники и времени. То же относится к контролю: исключенная из предложения операция не исчезает из требований проекта.
Согласуйте процедуру изменений. В договоре или приложении должно быть понятно, как пересчитываются объем, цена и срок при корректировке чертежей; с какого момента изменение считается принятым; что происходит с уже изготовленными элементами. Для ШТС это особенно заметно при изменении длин, количества углов и конфигурации замков.
Короткая проверка перед разрешением на производство
     -Проектировщик определил конструкцию ограждения и проверил предложенные замены материала или сечения.
     -Завод и монтажник получили одну действующую версию плана, разрезов и ведомости марок.
     -Согласованы замки, углы, переходы, монтажные стыки и продолжение линии сопряжения.
     -Отправочные длины соответствуют транспорту, разгрузке и ограничениям площадки.
     -Назначены контрольные операции, критерии приемки и состав сопроводительных документов.
     -Понятны границы нанесения покрытия и порядок его восстановления в доступных монтажных зонах.
     -Очередность машин обеспечивает монтажную последовательность, а не только удобную загрузку завода.
     -Определено, кто принимает решения при обнаружении несоответствия до отгрузки и после доставки.
Хорошо подготовленный заказ на трубошпунт отличается не объемом переписки, а отсутствием неопределенности в ключевых сопряжениях. Труба, замок, стык, транспорт и оборудование должны быть согласованы как части одного процесса. Тогда приемка становится проверкой заранее установленных условий, а не поиском компромисса рядом с простаивающей техникой.
